枠足場用　防音パネル

枠組足場用防音パネルと

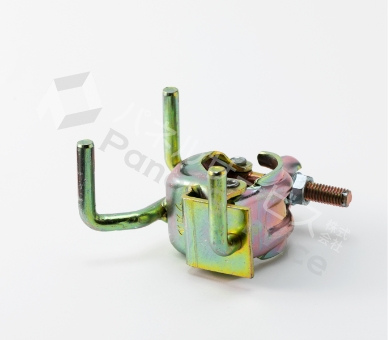

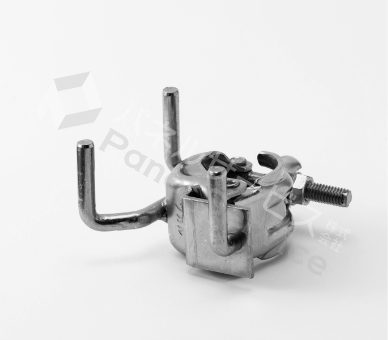

従来型クランプ（爪長 38）

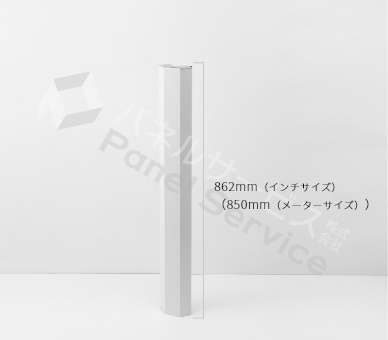

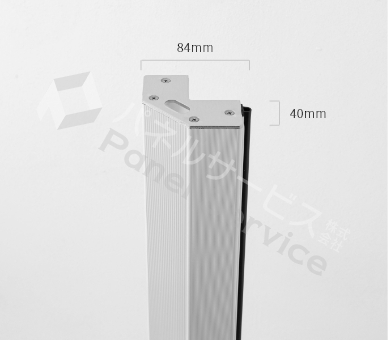

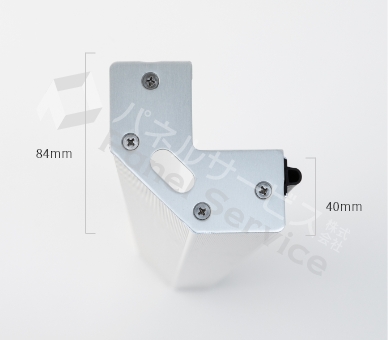

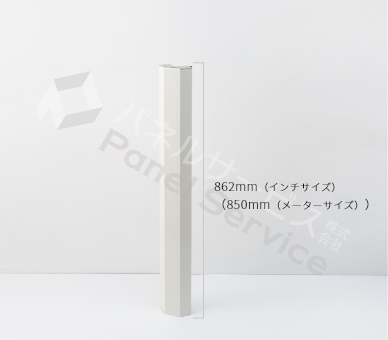

使用する専用コーナーパネル（H:862mm）と専用クランプ使用する専用コーナーパネル
（H:862mm）と
専用クランプ

01

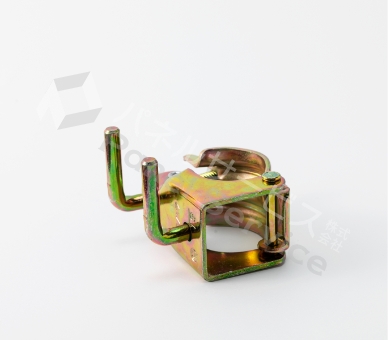

枠組足場設置時クランプ（スタンダード 38）
直線用
枠組足場設置時クランプ（スタンダード 38）
コーナー用

規格サイズ並び保有品サイズを見る

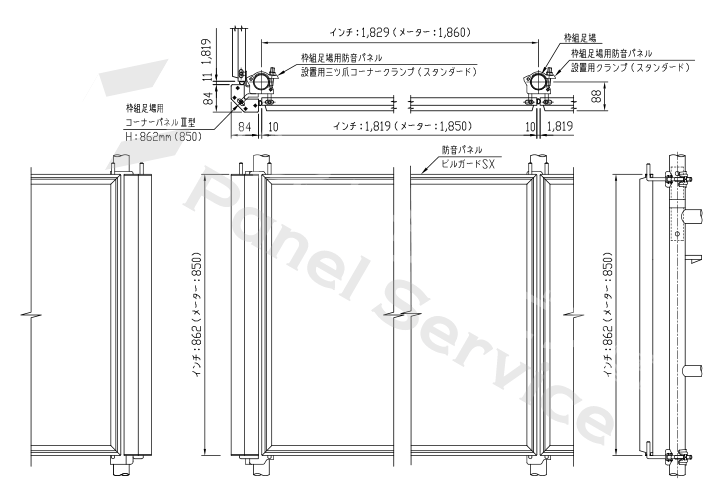

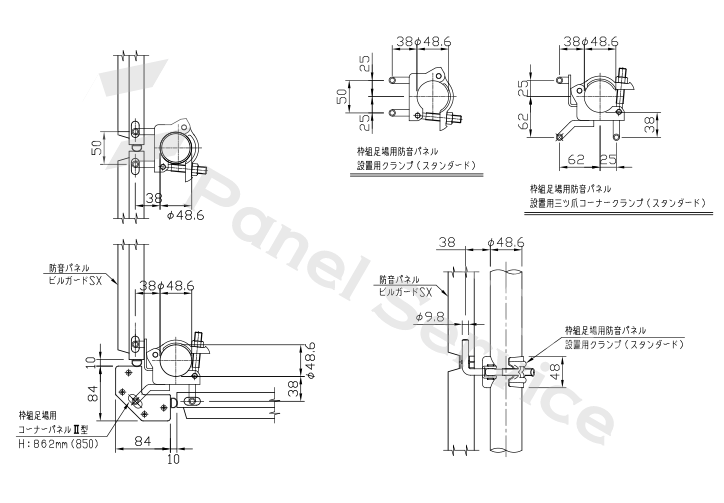

クランプ使用時の納まり図

02

枠組み足場用防音パネル支柱共通
コーナー部
枠組み足場用防音パネル支柱共通
「立面図」
枠組み足場用防音パネル支柱共通
「取付図」

施工事例を見る

資料ダウンロード

03

製品名	ファイルサイズ	ダウンロード
仮設防音パネルビルガードシリーズ	1.63MB
仮設防音パネルビルガードSX	785MB
仮設防音パネルスライド調整防音パネル	785MB

規格サイズ並び保有品サイズ(インチサイズ)

製品記号	T / mm	W / mm	H / mm	重量 / kg

SX4-18 I	40	1,819	862	10
SX4-15 I	40	1,514	862	8.6
SX4-12 I	40	1,209	862	7.1
SX4-09 I	40	904	862	5.6
SX4-06 I	40	600	862	4.2

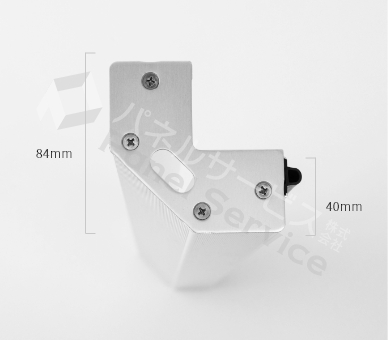

コーナー I	40	84	862	1.5
SX3-18 I 採光パネル（マット）	40	1,819	862	10.7
SX3-18 I 採光パネル（クリア）	40	1,819	862	10.7

規格サイズ並び保有品サイズ(メーターサイズ)

製品記号	T / mm	W / mm	H / mm	重量 / kg

SX4-18 M	40	1,790	850	9.8
SX4-15 M	40	1,490	850	8.4
SX4-12 M	40	1,190	850	6.9
SX4-09 M	40	890	850	5.5
SX4-06 M	40	590	850	4.1
コーナー M	40	84	850	1.5
SX3-18 M 採光パネル（マット）	40	1,790	850	10.4
SX3-18 M 採光パネル（クリア）	40	1,790	850	10.4
