次世代・一側
緊結部付足場（H:1800mm）
専用防音パネルと
専用クランプ

パネルサービス保有の防音パ
ネルは、足場の仕様を選ば
ない品揃え

次世代足場・一側足場（H:1800mm）専用　防音パネル（H：900mm）のリース及び販売
各社次世代足場のフランジ、各社一側足場のポケットに干渉しない、
特注サイズ（H：900mm）の防音パネルと専用の特注サイズ取付クランプを設計しました。
これにより、各社次世代足場と各社一側足場を問わず設置取付が可能になりました。（H:1900mm足場除く）

鳶業者職人様から大絶賛の次世代・一側足場専用の
防音パネル取付システムです鳶業者職人様から大絶賛の次世代・一側足場専用の防音パネル取付システムです

次世代足場に枠組足場用の防音パネルを設置する場合、数段目には次世代足場のフランジ並び一側足場のポケットにクランプが干渉し、取付が不能になります。
当社は、業界で初めて、次世代足場（H:1800mm）各社に対応できる防音パネルのリース及び販売と、各社異なるサイズのフランジ・ポケットに対応できる特注サイズ専用クランプと、付随する特注サイズコーナーパネルの設計開発を防音パネルメーカー積水樹脂プラメタル株式会社並びクランプメーカー津軽工業株式会社と行いました。
これにより、従来の枠組足場に取付けていた、既存防音パネルと、ほぼ同等の重量感と同等の取付時間での設置が可能になりました。

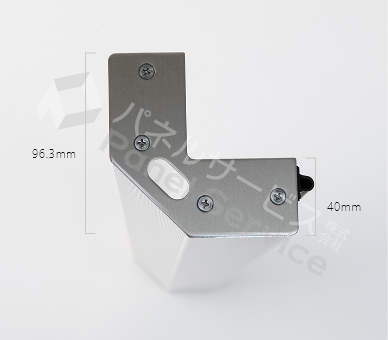

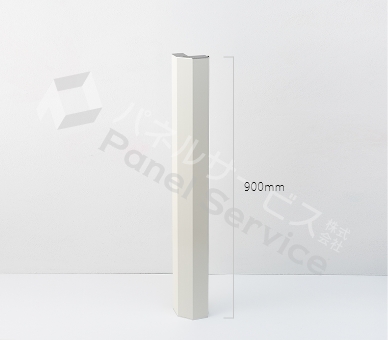

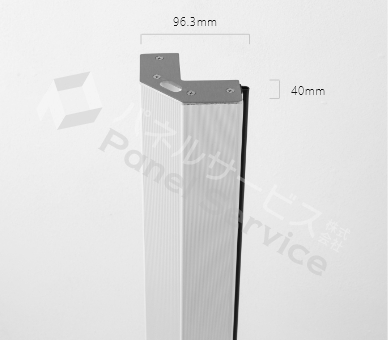

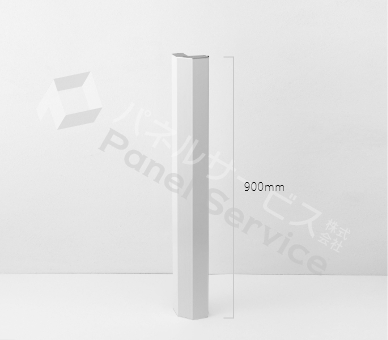

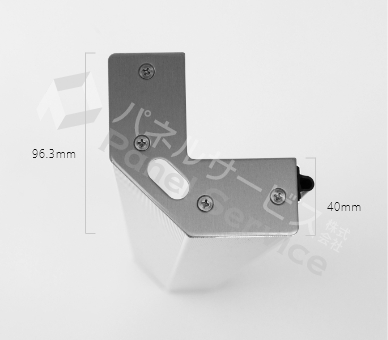

使用する専用コーナーパネル（H:900mm）と

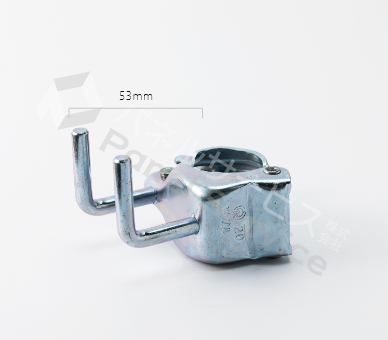

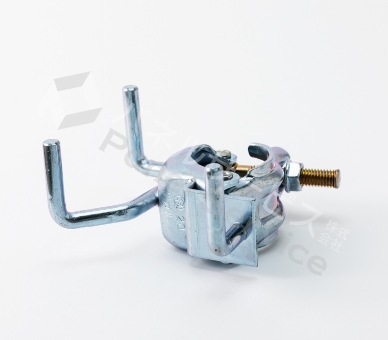

専用クランプ（爪長:53mm）

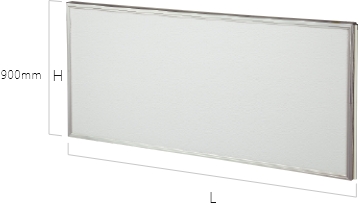

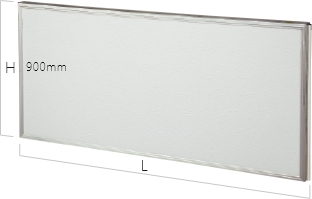

次世代足場専用防音パネル（H:900mm）
設置時用クランプ53（ミドル）直線用
次世代足場専用防音パネル（H:900mm）
設置時用クランプ53（ミドル）コーナー用

防音パネル重量比較	インチサイズ	Kg
次世代足場専用（H:900mm）	40×1.819×900	10.4
枠組足場用（既存品）	40×1.819×862	10.0

＊既存枠用防音パネルと18サイズで僅か400gの違い

クランプ重量比較	直線部 / g	コーナー部（三つ爪） / g
次世代足場専用（爪長:53mm）	476	598
既存枠足場用（爪長:38mm）	457	575

＊既存枠足場用クランプと同等の重量感、持った感触は変わりません

規格サイズ並び保有品サイズを見る

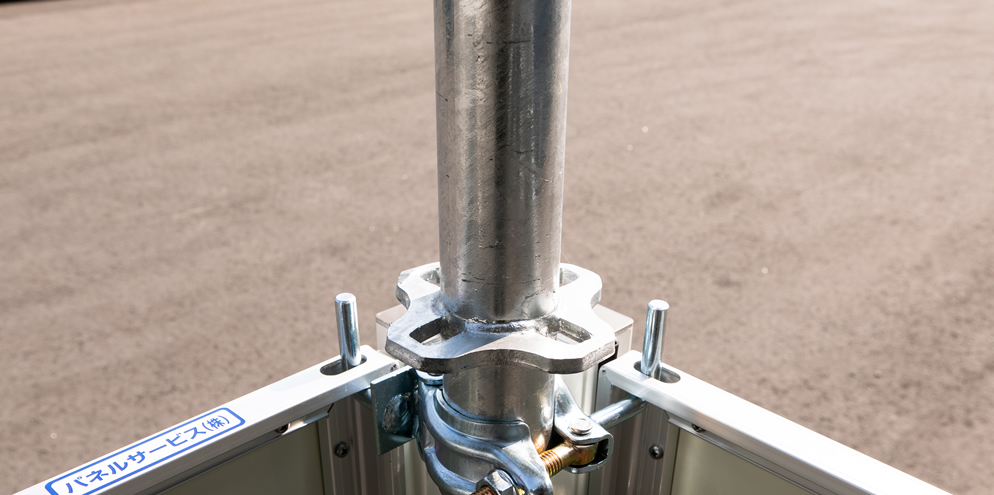

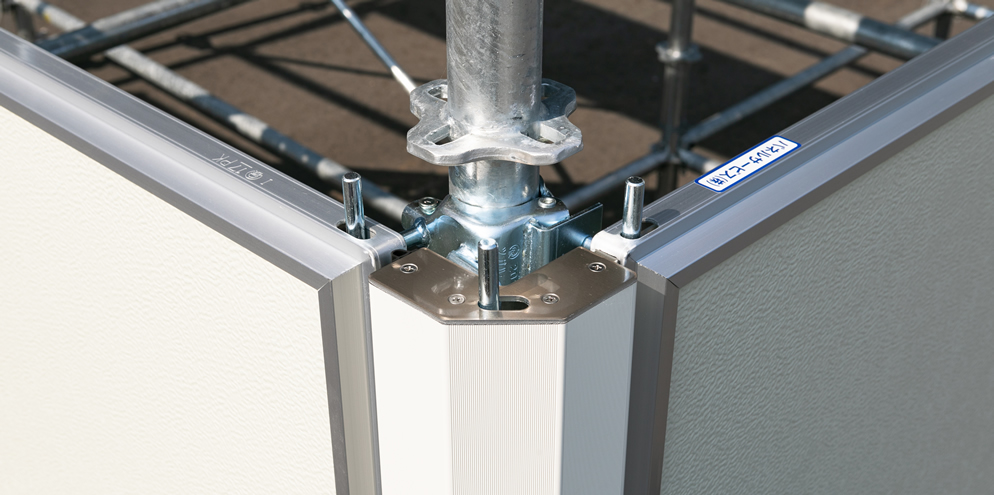

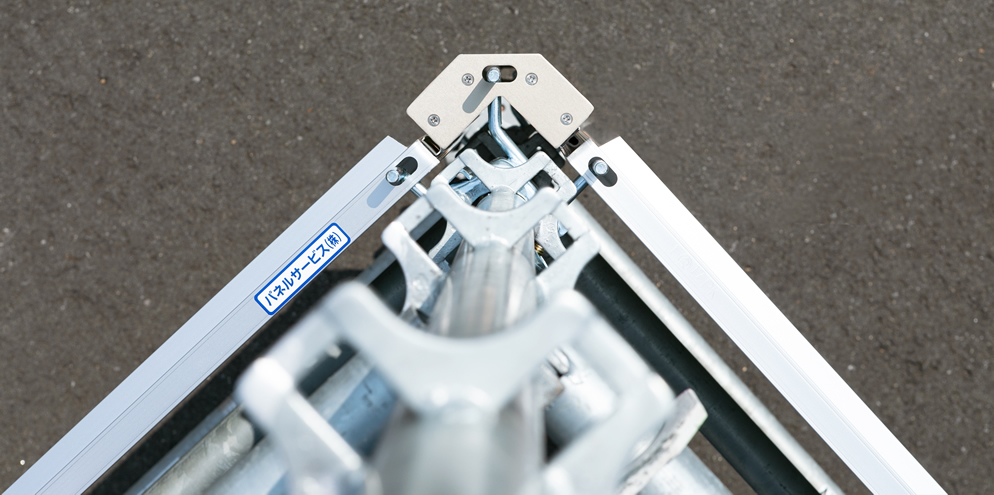

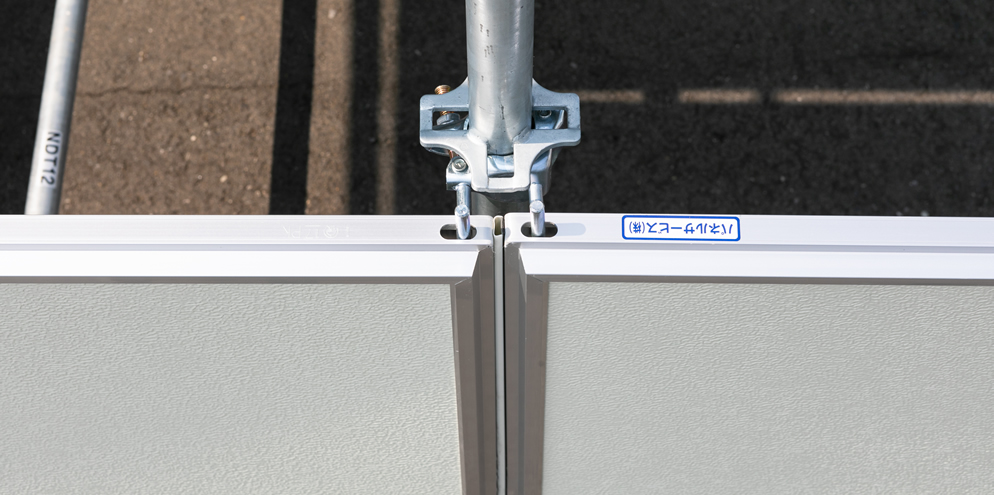

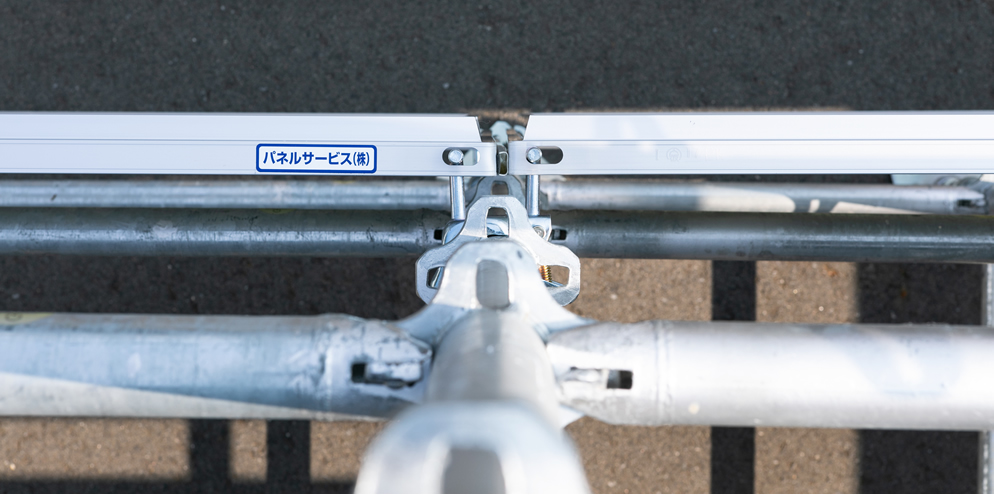

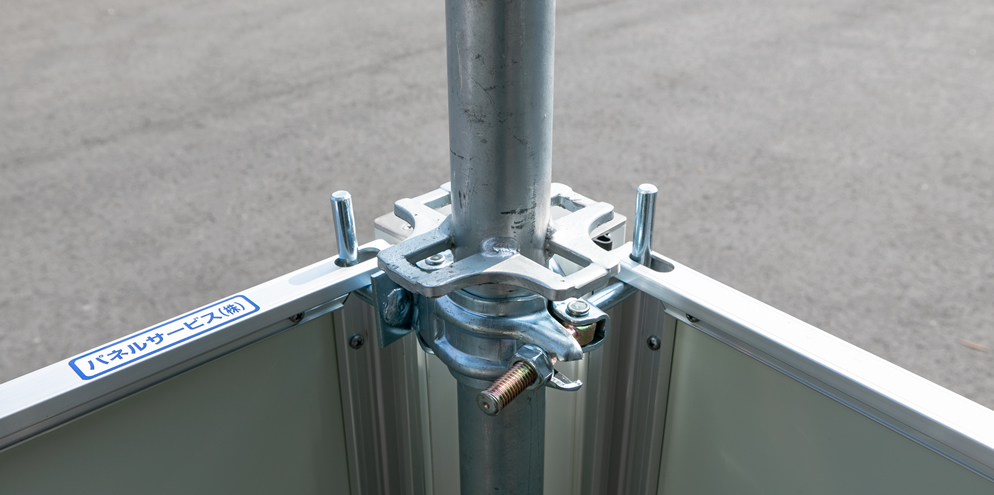

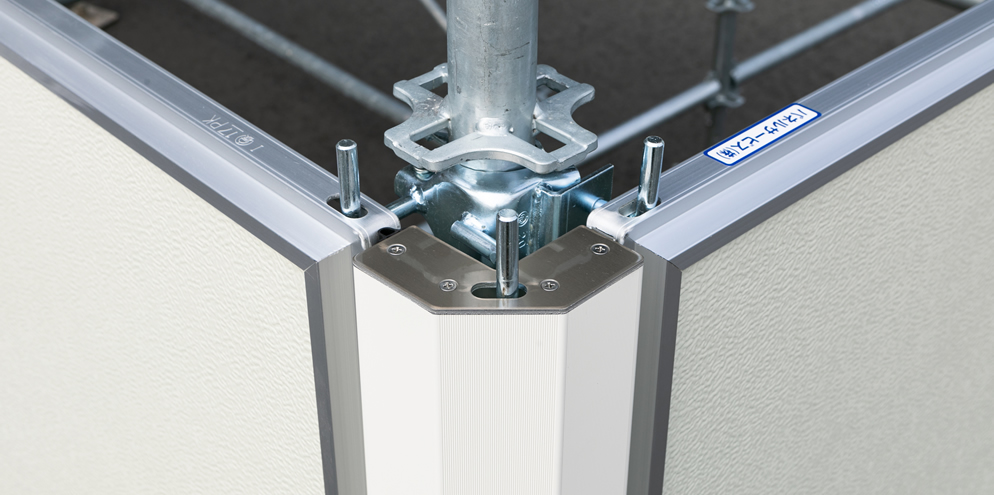

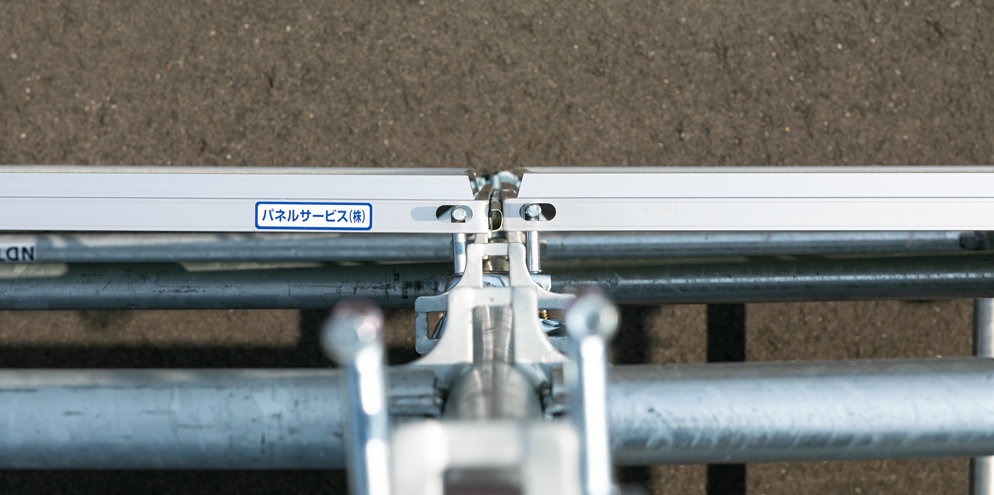

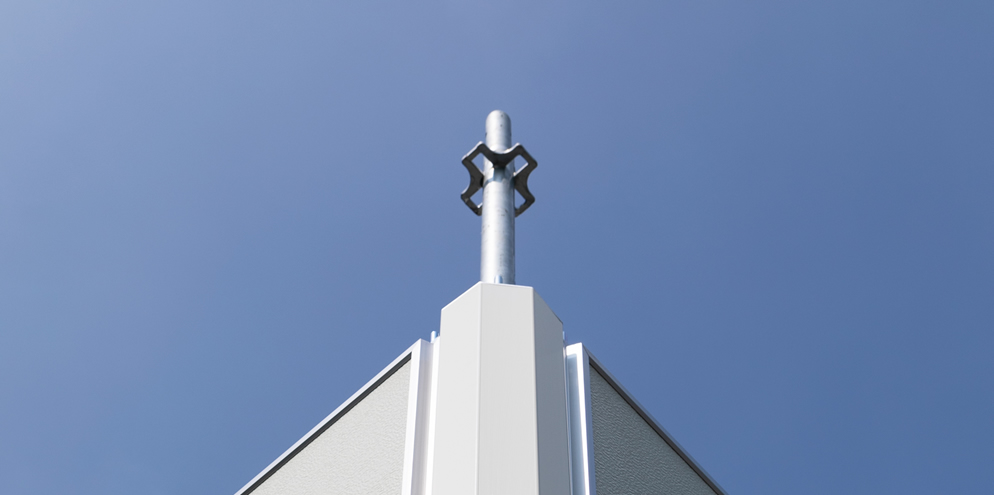

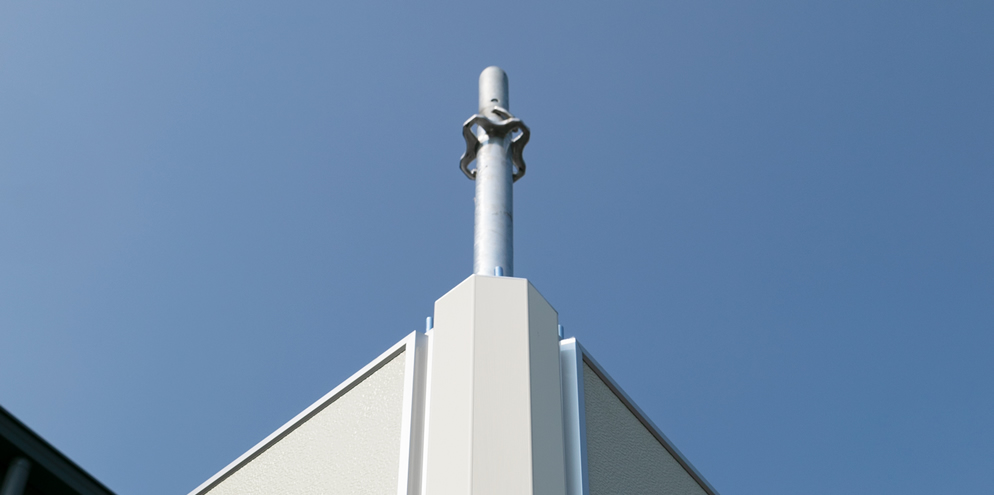

コーナーパネルとクランプの設置

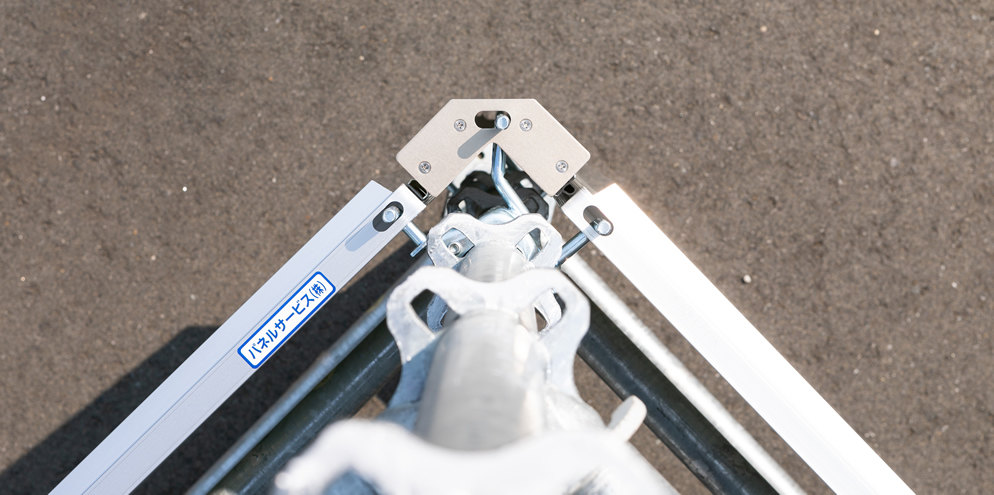

アルバトロス
ダーウィン

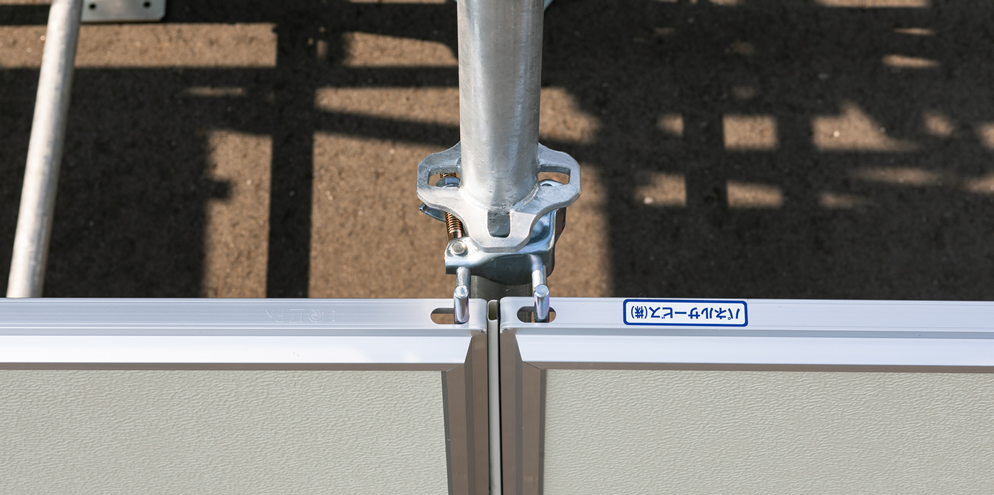

アルバトロス
ダーウィン

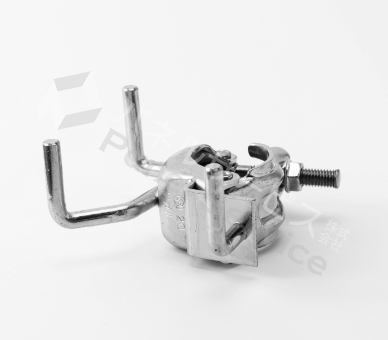

設置専用クランプ（ミドル 53）
使用時の納まり図

次世代足場用防音パネル支柱Φ48.6
「アルバトロス」コーナー部

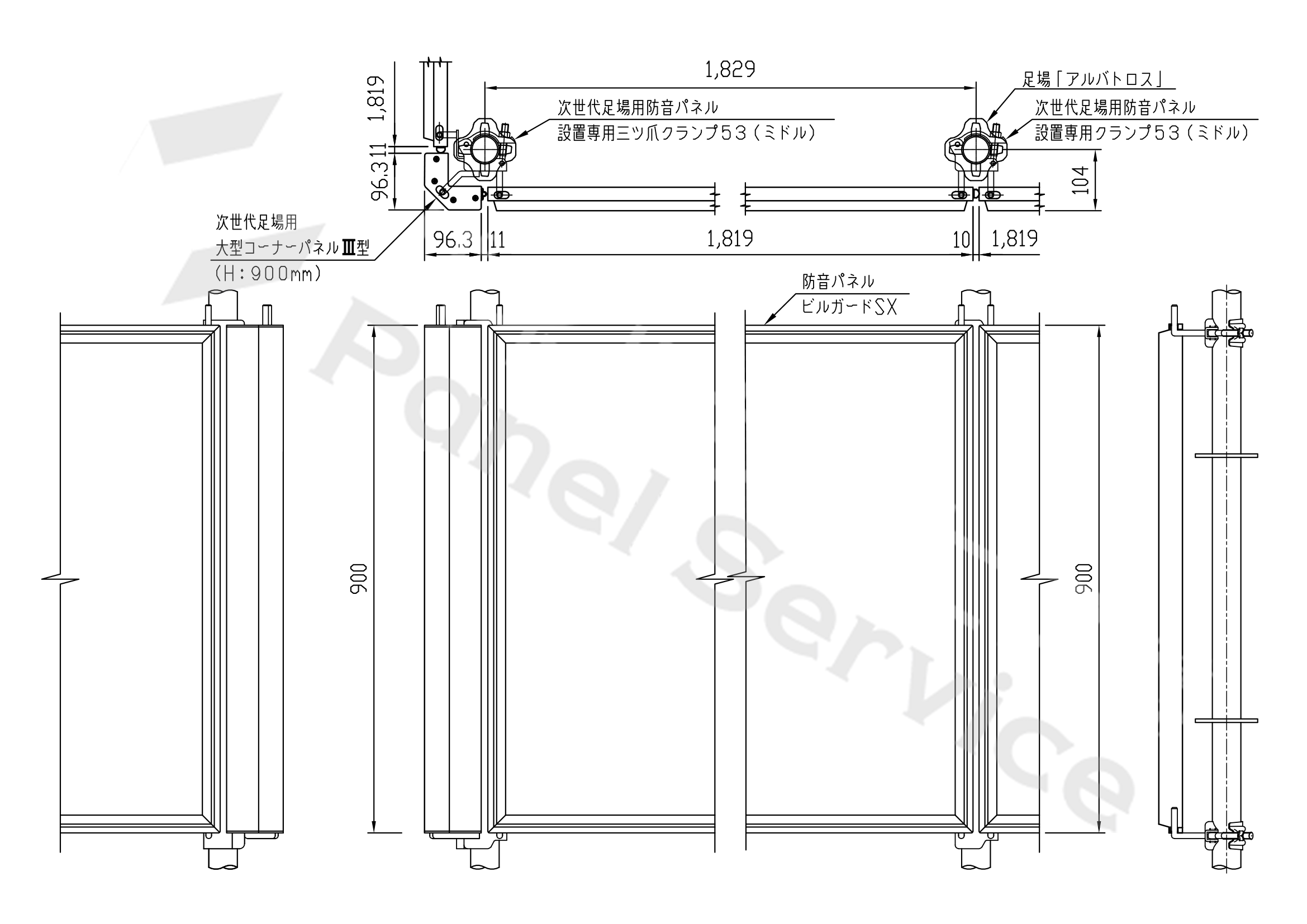

次世代足場用防音パネル支柱Φ48.6
「アルバトロス」立面図

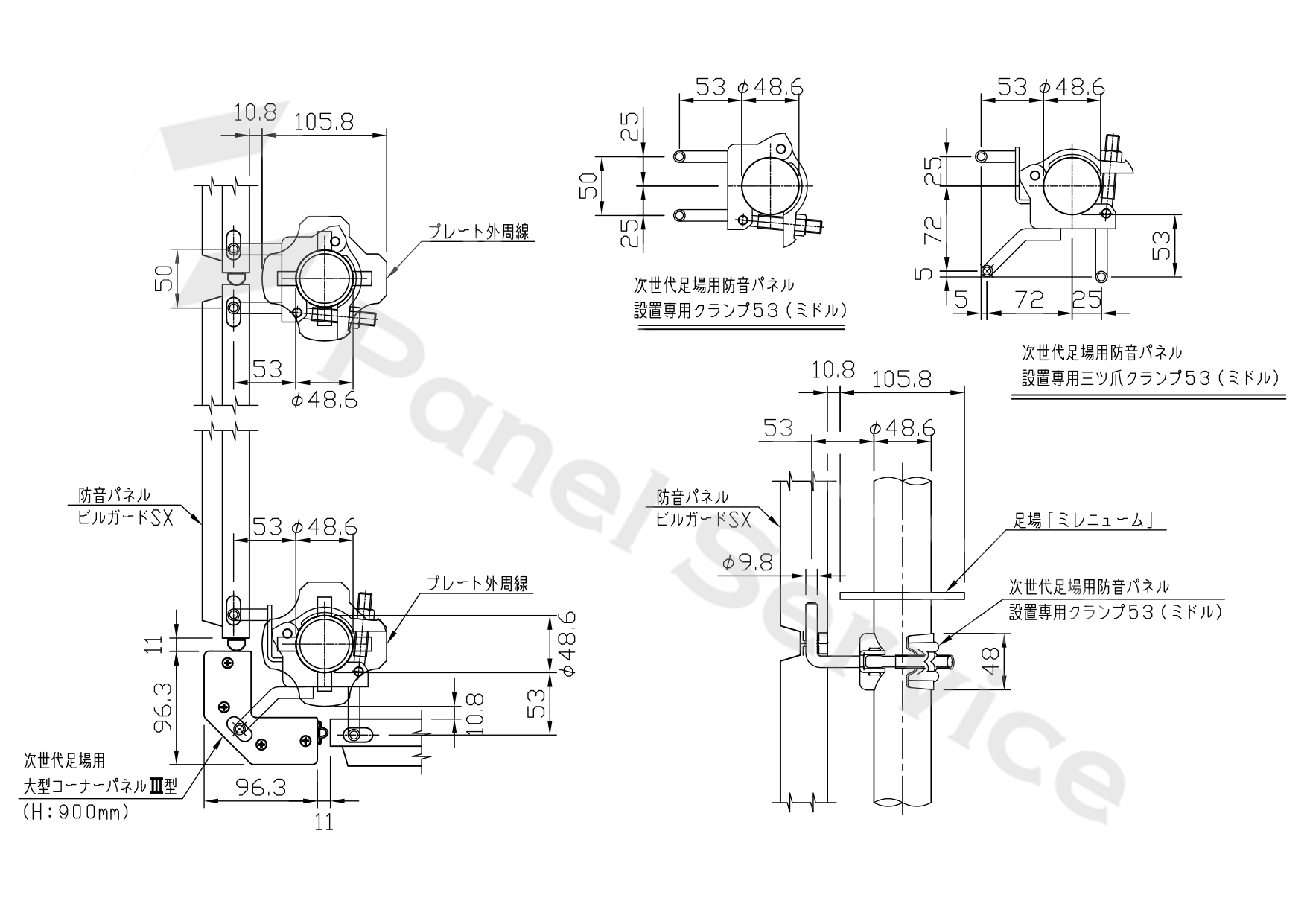

次世代足場用防音パネル支柱Φ48.6
「ミレニューム」コーナー部

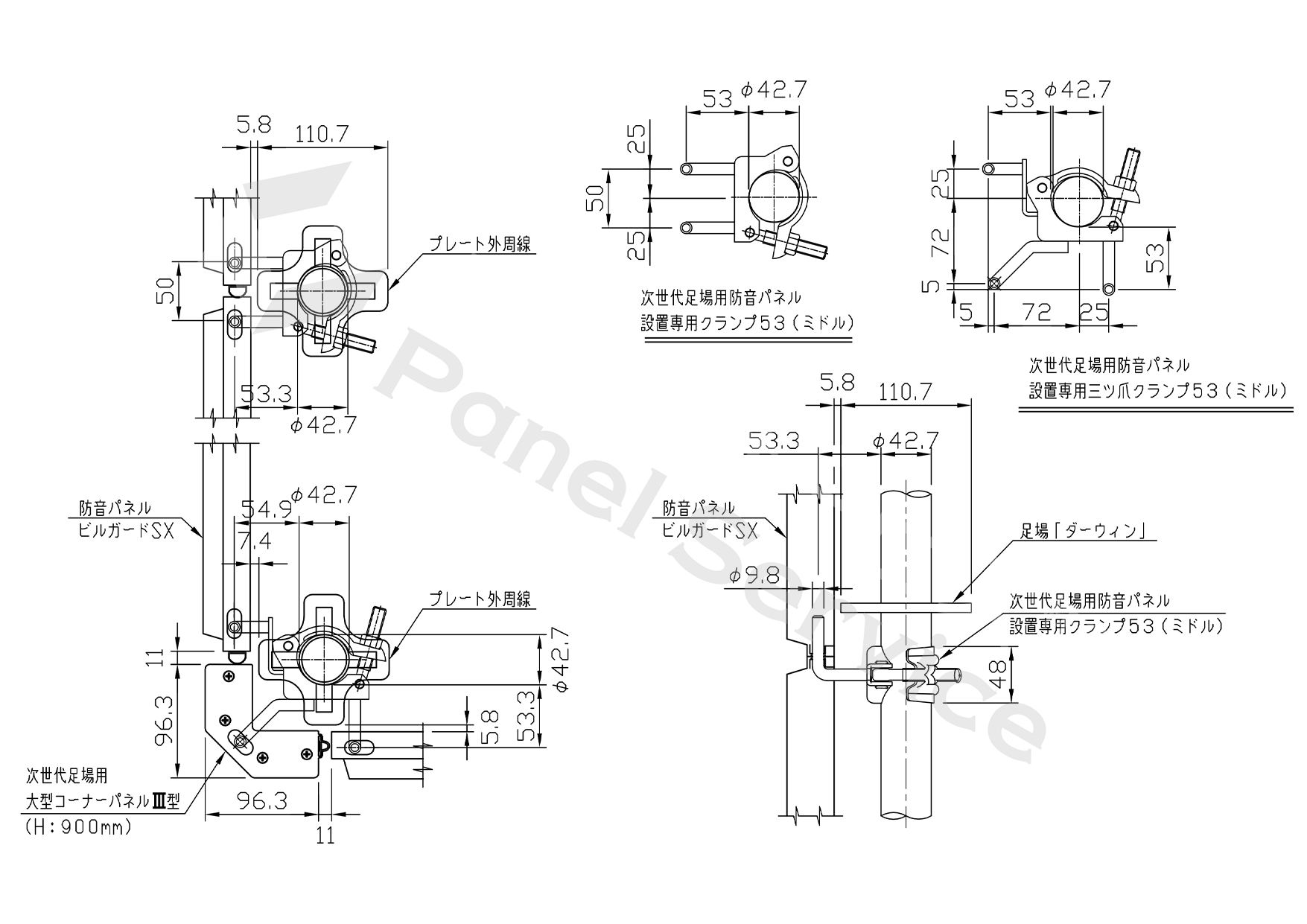

次世代足場用防音パネル支柱Φ42.7
「ダーウィン」コーナー部

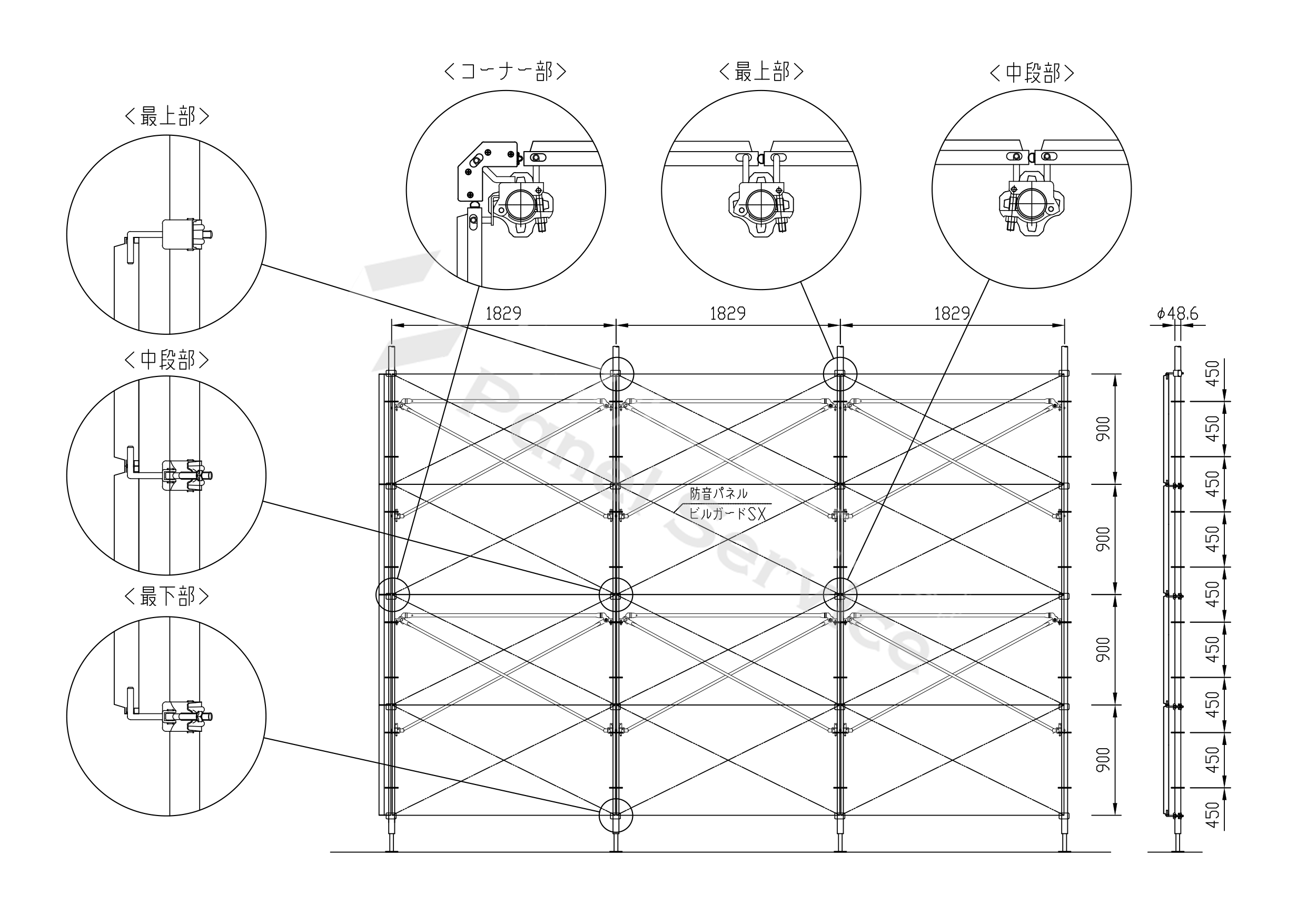

次世代足場用防音パネル支柱共通
「取付図」

資料ダウンロード

製品名	ファイルサイズ	ダウンロード
仮設防音パネルビルガードシリーズ	1.63MB
仮設防音パネルビルガードSX	785MB

製品記号	T / mm	W / mm	H / mm	重量 / kg

SX4-18 IK	40	1,819	900	10.4
SX4-15 IK	40	1,514	900	8.9
SX4-12 IK	40	1,209	900	7.3
SX4-09 IK	40	904	900	5.8
SX4-06 IK	40	600	900	4.3
コーナー	40	96.3	900	1.6
SX3-18 IK （採光防音パネル）	40	1,819	900	11.1
